Les dimensions essentielles en un coup d’œil
Les rails placo existent en 4 largeurs principales : 27, 48, 70 et 100 mm. Le R48 couvre la grande majorité des cloisons standard jusqu’à 2,50 m. Le R70 s’impose dès que vous voulez plus d’isolation ou que la hauteur dépasse 2,80 m. Au-delà de 3,50 m, consultez impérativement le tableau de hauteur admissible du fabricant. L’épaisseur de tôle standard est de 0,6 mm pour les rails courants.
Sommaire
Qu’est-ce qu’un rail placo ?
Un rail placo, c’est le profilé en U fixé horizontalement au sol et au plafond. Il sert de guide et de point d’ancrage à toute l’ossature d’une cloison en plaques de plâtre.
Concrètement, une cloison placo se compose de trois éléments principaux :
- Les rails (profilés en U) : fixés au sol et au plafond, ils délimitent l’emprise de la cloison.
- Les montants (profilés en C) : glissés verticalement dans les rails, ils forment la colonne vertébrale de la structure.
- Les plaques de plâtre (BA13 le plus souvent) : vissées sur les montants, elles constituent le parement visible.
L’ossature est en acier galvanisé, conforme à la norme NF EN 14195. Ce matériau résiste à la corrosion, reste léger et se coupe facilement avec une cisaille ou une meuleuse.
Le rail ne supporte pas de charge à lui seul. C’est l’ensemble rail + montant + plaque qui donne sa rigidité à la cloison. Choisir la bonne dimension de rail, c’est donc choisir la bonne dimension pour tout le système.
Tableau complet des dimensions standard
Voici les profils que vous trouverez dans tous les négoces et grandes surfaces de bricolage. Les dimensions indiquées correspondent à la largeur nominale du profil, c’est-à-dire la mesure intérieure de l’âme du U.
Rails (profilés en U)
| Désignation | Largeur nominale | Épaisseur de tôle | Usage principal |
|---|---|---|---|
| UA 27 | 27 mm | 0,6 mm | Contre-cloison légère, ossature de doublage mince |
| R 48 | 48 mm | 0,6 mm | Cloison de distribution standard (usage courant) |
| R 70 | 70 mm | 0,6 mm | Cloison avec isolation renforcée, hauteur > 2,80 m |
| R 90 | 90 mm | 0,6 mm | Cloison technique, isolation acoustique/thermique élevée |
| R 100 | 100 mm | 0,6 mm | Grande hauteur, passage de gaines importantes |
À noter : certains fabricants proposent aussi des rails en 36, 62, 84 et 125 mm pour des applications spécifiques. En logement courant, les formats 48, 70 et 90 mm couvrent 95 % des besoins.
Hauteurs maximales de cloison selon le profil (parement BA13)
| Profil | Parement | Entraxe montants | Hauteur max (montant simple) | Hauteur max (montant double) |
|---|---|---|---|---|
| R48 / M48 | Simple BA13 | 60 cm | 2,50 m | 2,80 m |
| R48 / M48 | Simple BA13 | 40 cm | 3,05 m | 3,45 m |
| R48 / M48 | Double BA13 | 60 cm | 3,00 m | 3,45 m |
| R48 / M48 | Double BA13 | 40 cm | 3,75 m | 4,15 m |
| R70 / M70 | Simple BA13 | 60 cm | ~3,20 m | ~3,80 m |
| R100 / M100 | Simple BA13 | 60 cm | jusqu’à 6,20 m | – |
Important : ces hauteurs sont données entre sol brut et plafond brut. Au-delà de 3,50 m, référez-vous toujours aux tableaux techniques du fabricant (Placo®, Siniat, Knauf) pour votre configuration exacte.
Épaisseur totale de cloison selon le profil
| Profil ossature | Parement | Épaisseur totale |
|---|---|---|
| R48 / M48 | 1 × BA13 de chaque côté | ~74 mm |
| R70 / M70 | 1 × BA13 de chaque côté | ~96 mm |
| R90 / M90 | 1 × BA13 de chaque côté | ~116 mm |
| R100 / M100 | 1 × BA13 de chaque côté | ~126 mm |
Comment choisir la bonne dimension selon l’usage

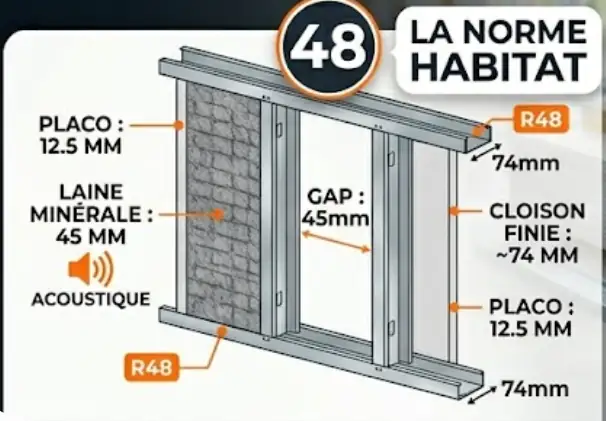

Cloison de distribution simple
C’est le cas le plus fréquent : vous séparez deux pièces dans un logement standard avec une hauteur sous plafond de 2,40 m à 2,60 m.
Le R48 / M48 est la solution par défaut. Il donne une cloison d’environ 74 mm d’épaisseur, suffisamment rigide pour un usage résidentiel courant. Vous pouvez y glisser 45 mm de laine minérale pour l’acoustique.
Cloison technique (gaines, réseaux)
Vous devez faire passer des gaines électriques, des tuyaux de plomberie ou des conduits de ventilation dans la cloison.
Optez pour le R70 ou le R100. Le R70 offre 67 mm d’espace utile dans l’ossature – suffisant pour un fourreau électrique et une laine de 60 mm. Le R100 est indispensable si vous intégrez une colonne de plomberie (diamètre 75 mm minimum requis).
Doublage de mur
Pour isoler un mur existant par l’intérieur, on n’utilise pas un rail R48 classique mais une ossature sur montants avec des profils adaptés à l’épaisseur d’isolant souhaitée.
- Isolant 60 mm → montants M70
- Isolant 80 mm → montants M90
- Isolant 100 mm → montants M100
Le rail au sol et au plafond doit correspondre à la largeur du montant choisi. L’UA 27 intervient ici pour des contre-cloisons très minces (doublage sans isolant ou avec isolant collé directement sur le mur).
Hauteur sous plafond élevée
Au-delà de 2,80 m, le R48 / M48 simple ne suffit plus sans adaptation. Deux solutions :
- Doubler les montants dos à dos dans les rails R48 : économique, efficace jusqu’à ~3,45 m.
- Passer au R70 ou R100 avec montants correspondants : plus rigide, recommandé pour les hauteurs > 3,50 m.
Rails vs montants : les différences
On confond souvent les deux. Voici ce qui les distingue clairement.
| Caractéristique | Rail (profilé en U) | Montant (profilé en C) |
|---|---|---|
| Forme | U ouvert | C avec ailes repliées |
| Position | Horizontal (sol / plafond) | Vertical |
| Rôle | Guide et ancrage | Rigidité et support des plaques |
| Fixation | Chevillé au support | Glissé dans le rail, libre en hauteur |
| Vissage des plaques | Non | Oui |
Le montant n’est pas chevillé au sol ni au plafond : il glisse librement dans le rail. C’est ce jeu de quelques millimètres qui permet à la cloison d’absorber les mouvements de la structure du bâtiment sans se fissurer.
Un rail R48 reçoit un montant M48. La largeur doit toujours correspondre. Ne mélangez pas un rail R48 avec des montants M70 : le montant ne tiendra pas correctement dans le rail.
Accessoires associés
Une ossature placo ne se résume pas aux rails et montants. Voici les accessoires indispensables :
Vis et fixations
- Vis TF 25 mm (tête fraisée) : pour fixer les plaques BA13 sur les montants métalliques. Espacement recommandé : 30 cm en partie courante, 20 cm en rive.
- Vis TF 35 mm : pour les doubles parements (deux plaques superposées).
- Chevilles à frapper (béton, parpaing) ou chevilles à expansion (brique) : pour fixer les rails au sol et au plafond. Entraxe : 50 à 60 cm maximum.
Bande acoustique
Indispensable si vous visez une bonne isolation phonique. Cette bande en mousse ou en élastomère se colle sous le rail avant de le cheviller. Elle rompt le pont phonique entre l’ossature métallique et la dalle. Sans elle, les vibrations se transmettent directement au plancher.
Bande à joint et enduit
- Bande à joint papier ou bande armée : posée sur les joints entre plaques avant enduisage.
- Enduit de jointoiement : pour lisser les joints et obtenir une surface peinturable.
Cornières et profilés de finition
Les cornières d’angle protègent les arêtes saillantes (encadrements de portes, angles sortants). Les profilés de départ habillent les jonctions entre la cloison et le sol.
Pose : les points clés à retenir
Pas besoin d’être plaquiste professionnel pour poser des rails placo. En revanche, quelques règles de base font toute la différence entre une cloison qui dure et une qui se fissure au bout de deux ans.
1. Tracer avant de fixer
Utilisez un laser croix ou un fil à plomb pour reporter la position du rail au sol, au plafond et sur les murs latéraux. Un tracé approximatif, c’est une cloison qui penche.
2. Coller la bande acoustique avant de cheviller
Posez la bande en continu sous tout le rail, sans interruption. Chevillez ensuite à travers la bande. Ne faites pas l’inverse.
3. Couper les montants 10 à 15 mm plus courts que la hauteur libre
Ce jeu est intentionnel. Il permet à la cloison de travailler avec la structure sans se déformer ni se fissurer.
4. Respecter l’entraxe des montants
- 60 cm en standard pour une cloison de distribution.
- 40 cm si la hauteur est importante ou si vous posez des plaques de 12,5 mm sur une grande surface.
5. Visser les plaques à la bonne profondeur
La tête de vis doit être légèrement encastrée dans la plaque (environ 1 mm), sans déchirer le carton. Un vissage trop profond détruit la résistance mécanique de la fixation.
6. Décaler les joints verticaux entre les deux faces
Les joints d’une face ne doivent jamais se trouver en face des joints de l’autre face. Décalez-les d’au moins une largeur de plaque.
Erreurs fréquentes
Ces erreurs reviennent systématiquement sur les chantiers amateurs – et parfois professionnels.
Choisir un R48 pour une cloison de 3 m de hauteur
C’est l’erreur la plus courante. Avec un montant simple à 60 cm d’entraxe, la hauteur maximale est 2,50 m. Au-delà, la cloison vibre, se déformera et fissurera les joints. Solution : doublez les montants ou passez au R70.
Oublier la bande acoustique
Beaucoup la jugent superflue. Résultat : les bruits de pas et les vibrations se propagent directement dans toute la structure. Une bande à 5 € le mètre linéaire évite ce problème.
Utiliser les mauvaises chevilles
Une cheville à frapper dans de la brique creuse, ça ne tient pas. Identifiez votre support avant d’acheter vos fixations : béton plein, béton cellulaire, brique creuse, parpaing – chaque support a sa cheville adaptée.
Visser trop près des bords des plaques
La distance minimale entre une vis et le bord d’une plaque est de 10 mm. En dessous, le carton se déchire et la fixation ne tient plus.
Ne pas laisser de jeu en tête de montant
Un montant coupé à la hauteur exacte de la pièce va se bloquer contre le rail plafond dès que la dalle travaille légèrement. Résultat : fissures en tête de cloison. Coupez toujours 10 à 15 mm de moins.
Mélanger des profils de marques différentes sans vérifier la compatibilité
Un rail Placo® et un montant Knauf de même largeur nominale sont en théorie compatibles – mais les tolérances varient. En cas de doute, restez dans la même gamme pour une ossature donnée.
FAQ
Quelle est la différence entre un rail R48 et un rail R70 ?
La largeur nominale : 48 mm contre 70 mm. Concrètement, le R70 donne une cloison plus épaisse (~96 mm au total contre ~74 mm), avec plus de place pour l’isolant et une meilleure rigidité pour les grandes hauteurs. Le R48 reste le choix standard pour les pièces courantes jusqu’à 2,50 m.
Peut-on utiliser un rail R48 pour une cloison de 3 mètres de hauteur ?
Oui, à condition de doubler les montants M48 dos à dos et de réduire l’entraxe à 40 cm. Vous pouvez alors atteindre 3,45 m en simple parement. Pour une cloison à double parement, cette configuration monte jusqu’à 4,15 m.
Quelle longueur standard pour un rail placo ?
Les rails sont vendus en longueurs de 2,60 m, 3 m et 4 m selon les références. En grande surface de bricolage, le 3 m est le plus courant. Pour les chantiers, le 4 m est plus économique au mètre linéaire.
L’UA 27 sert-il à faire une cloison de distribution ?
Non, pas dans le sens classique du terme. L’UA 27 est surtout utilisé pour des contre-cloisons très minces ou des ossatures de doublage sans isolant. Pour une vraie cloison de séparation, le minimum recommandé est le R48.
Faut-il une bande acoustique sous tous les rails ?
Techniquement, elle est obligatoire dès que la performance acoustique est visée (RT 2012, RE 2020, logements collectifs). En maison individuelle, elle reste fortement conseillée : le surcoût est négligeable et le gain phonique est réel.
Comment calculer la quantité de rails nécessaires ?
Mesurez le périmètre total de la cloison (sol + plafond + retours latéraux si nécessaire). Divisez par la longueur des rails achetés, puis ajoutez 10 % de chute. Pour une cloison de 4 m de long, il vous faut 8 m de rail (4 m au sol + 4 m au plafond), soit 3 rails de 3 m avec peu de chute.
